Nota - Os gravadores da Log são entregues prontos para uso com papel e bateria já instalado (normalmente sem tinta). Um manual de operações é fornecido com cada gravador.
Passo 1 - Monte o gravador de impacto de forma segura para o objeto a ser monitorado.
Passo 2 - Remover o guarda caneta e preparar o papel gráfico para a hora de início.
Passo 3 - ligue o gravador. Travar a tampa, se desejar. O gravador está pronto para documentar os impactos sobre papel sensível à pressão.

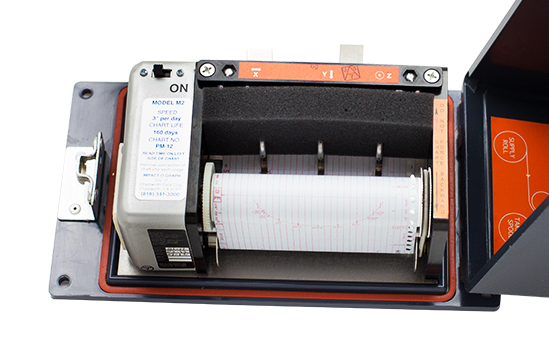

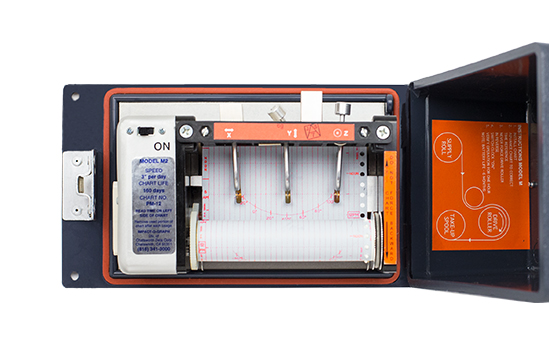

Gráficos de magnitude, direção e momento do impacto. Registra continuamente por até 6 meses. Impactos de até 50 vezes a força da gravidade (50g) podem ser identificados de imediato através da análise do gráfico. Três canetas mass-spring trabalham de forma independente uma da outra, cada uma medindo um dos eixos X, Y e Z. Cada caneta funciona pela vibração angular com 01 grau de liberdade na direção que monitora. A ligação mecânica livre de atrito de cada caneta mass-spring converte o movimento de qualquer uma das três direções no mesmo plano e desenha essas forças no papel de gráfico para facilitar a leitura.

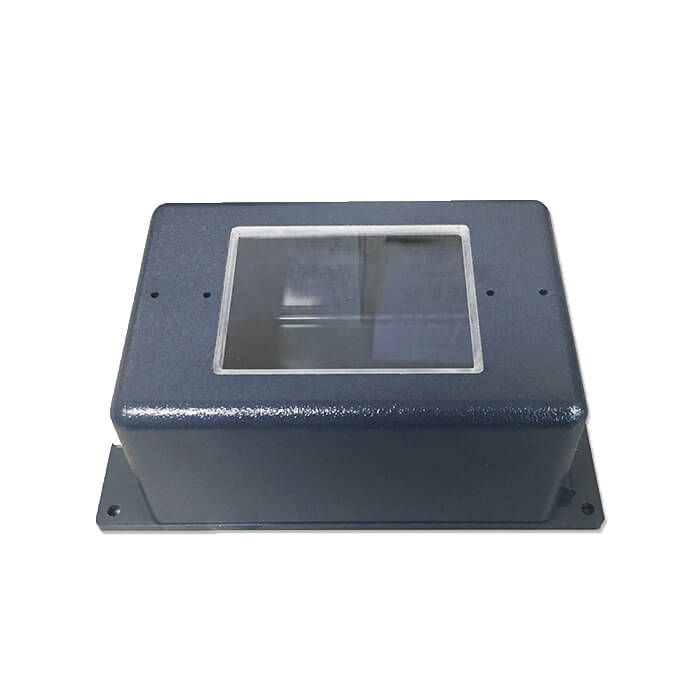

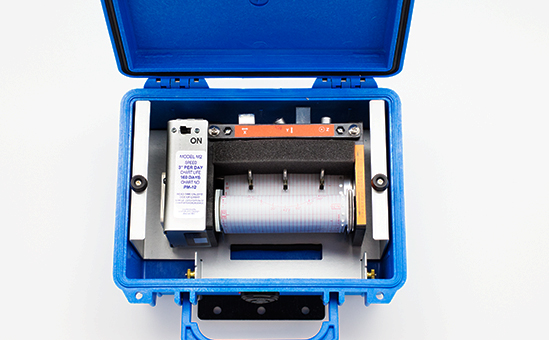

Case com janela para Impact-O-Graph
Permite que o papel gráfico do Impact-O-Graph seja visto sem abertura do case.

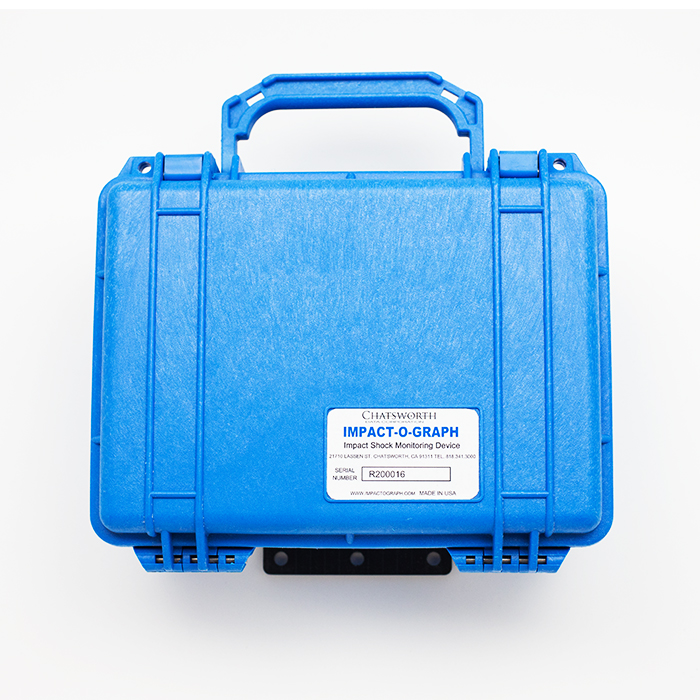

Case marca Pelican
Case ip 67 resistente à água aprovado para uso com Impact-O-Graph e Digi-Shock.

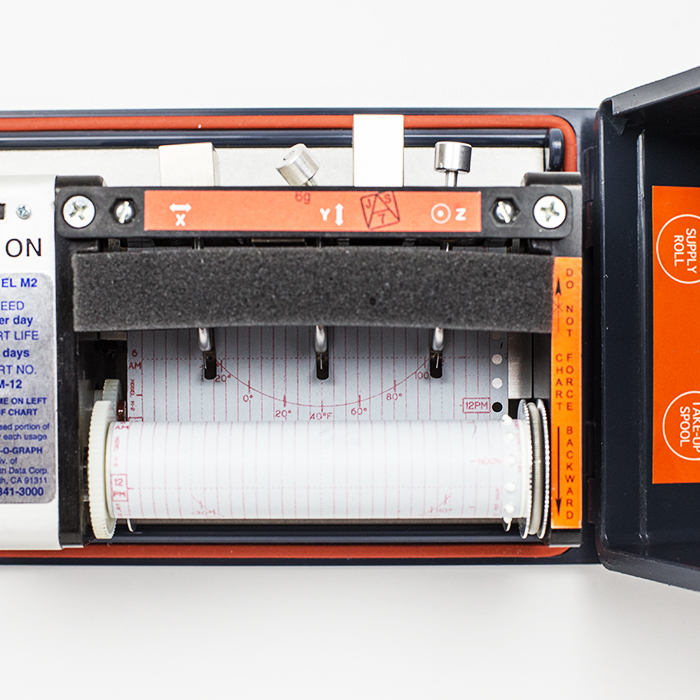

Papel gráfico do Impact-O-Graph
Papel para substituição.
Adesivo de frágil
Usado em embalagens de envio como um lembrete visual de que o pacote é frágil e está sendo monitorado.

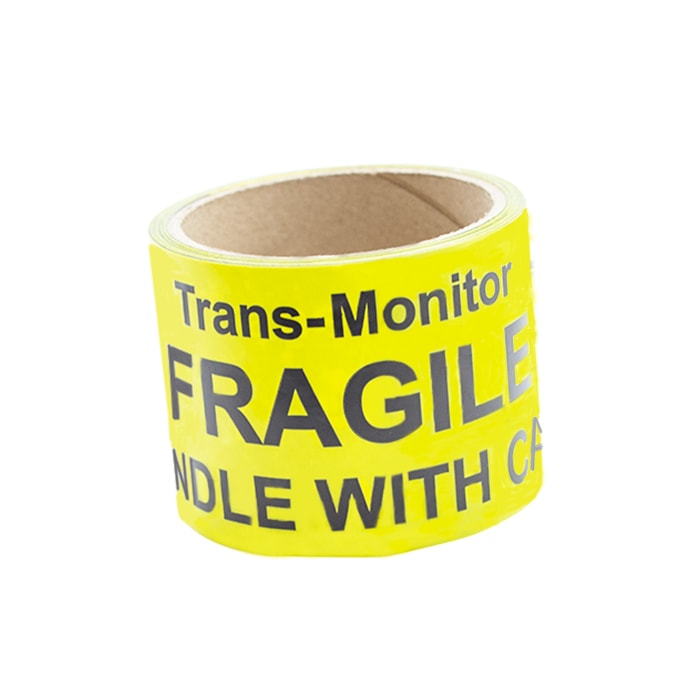

Fita adesiva de alerta
Alerta os manuseadores que o pacote está sendo monitorado.
| Categoria | Medidas/informações |
|---|---|
| Dimensões | 9 1⁄2 x 5 1⁄8 x 3 3⁄4” 29.5 x 11.5 cm |
| Peso | 4 lbs 1.8 kilo |
| Peso de envio | 5 lbs 2.3 kilo |
| Temperatura | -20°f à +220°f -29°c à +104°c |
| Precisão | ±10% |
| Montagem | adesivo próprio ou parafusos |
| Material da caixa | Policarbonato |
